Монтаж систем Izabella

В процесі монтажу водостічної системи Вам знадобляться:

Монтажу водостічної системи. Інструмент 1 Монтажу водостічної системи. Інструмент 2 Монтажу водостічної системи. Інструмент 3 Монтажу водостічної системи. Інструмент 4

Для виконання точної розмітки:

- рулетка, олівець.

Для встановлення кронштейнів:

- мотузка, рівень.

Для кріплення кронштейнів:

- дріль, шуруповерт, викрутка.

Для розпилів:

- ножівка з дрібним зубом, стусло (ріжуча коробка).

Особливості монтажу водостоку :

  1. Нахил від жолоба до воронок має складати 10 мм на кожні три метри довжини ринви.
  2. Вода з даху має стікати до центральної чистини жолобу.
  3. Проведіть уявну лінію, якби покрівля була б довшою. Від цієї точки кінець кронштейну має знаходитись на 10 мм нижче.

Інструкція до монтажу водостоку Ізабелла:

Етап 1 РОЗМІТКА ТА МОНТАЖ КРОНШТЕЙНІВ

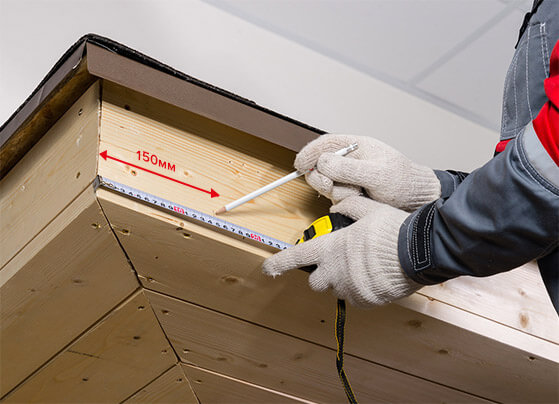

РОЗМІТКА ТА МОНТАЖ КРОНШТЕЙНІВ Етап 1

1. Відступіть від краю даху не більше 150 мм та відзначте місця, де будуть прикріплятися крайні кронштейни на карнизі.

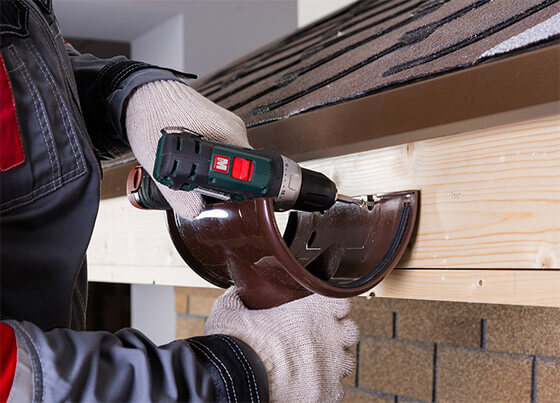

РОЗМІТКА ТА МОНТАЖ КРОНШТЕЙНІВ Етап 1.3

2.а. Виберіть місце розташування водозливних воронок: по центру або з краю, з розрахунку одна воронка на 50 м2 покрівлі, але не менше однієї воронки с однієї сторони. Під нахилом до воронки встановіть кронштейн на іншій стороні карнизу.

2.б. За допомогою саморізів через спеціальні отвори закріпіть водостічну воронку до дошки. Якщо лобова дошка відсутня, то воронка встановлюється за допомогою подовжувачей кронштейну.

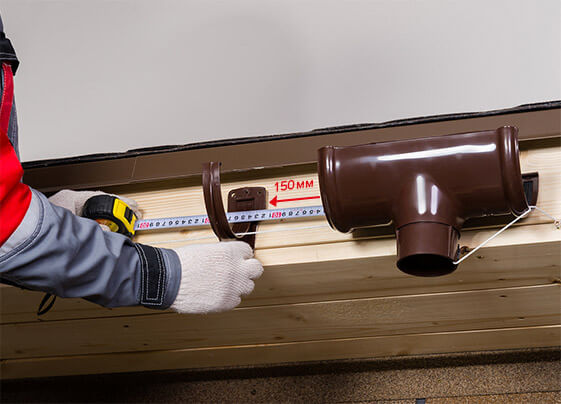

РОЗМІТКА ТА МОНТАЖ КРОНШТЕЙНІВ Етап 1.1

3. Під необхідним нахилом між крайнім кронштейном та воронкою натягніть мотузок. З кожного боку елемента встановлюємо кронштейни на відстані 100-150 мм від елемента.

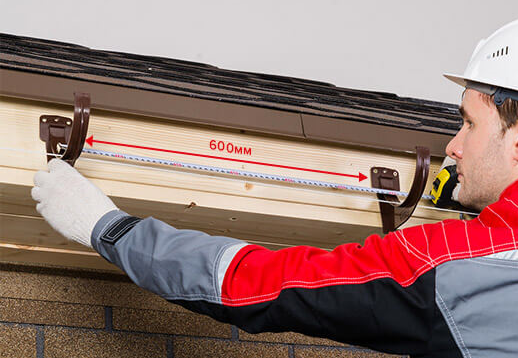

РОЗМІТКА ТА МОНТАЖ КРОНШТЕЙНІВ Етап 1.2

4. На відстані 500-600 мм один від одного встановіть кронштейни вздовж усього карнизу, починаючи від зливної воронки.

Етап 2 УСТАНОВКА РИНВ, КУТІВ І ЗАГЛУШОК

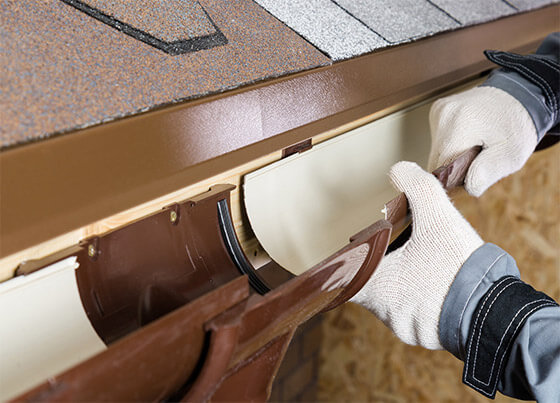

УСТАНОВКА РИНВ, КУТІВ І ЗАГЛУШОК Етап 2

5. Щоб з’єднати ринву з лійкою необхідно вставити жолоб, в напрямку від внутрішньої сторони ринви до зовнішньої, всередину воронки до відмітки.

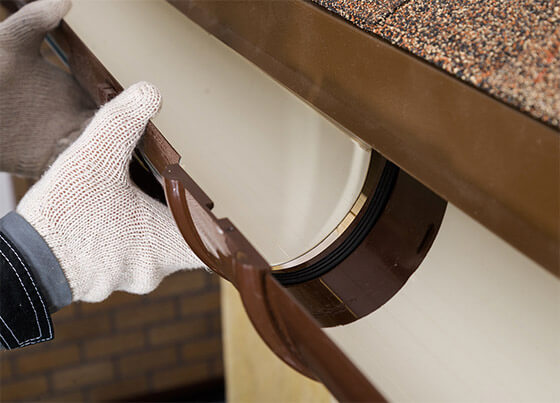

УСТАНОВКА РИНВ, КУТІВ І ЗАГЛУШОК Етап 2.2

6. Якщо треба з'єднати між собою дві ринви, то використайте з'єднувач жолоба, установивши кронштейни на відстані 100-150 мм з кожного боку елемента. Ринва вставляється так само у напрямку з середини на зовні до позначок.

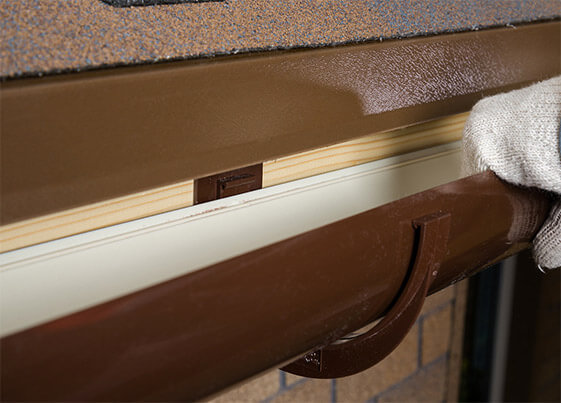

УСТАНОВКА РИНВ, КУТІВ І ЗАГЛУШОК Етап 2.1

7. Аналогічно вставте ринву до кронштейнів.

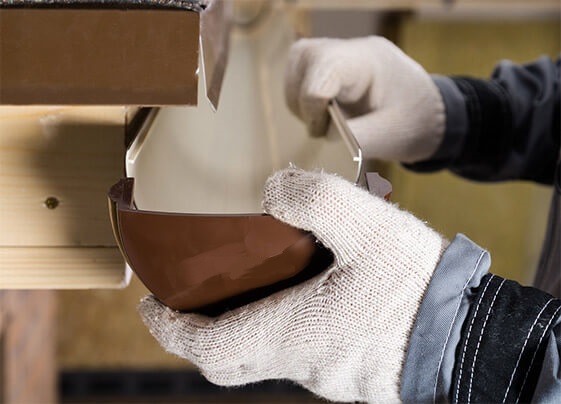

УСТАНОВКА РИНВ, КУТІВ І ЗАГЛУШОК Етап 2.3

8. Закрийте жолоб, встановивши заглушку до скріплення з фіксуючим елементом.

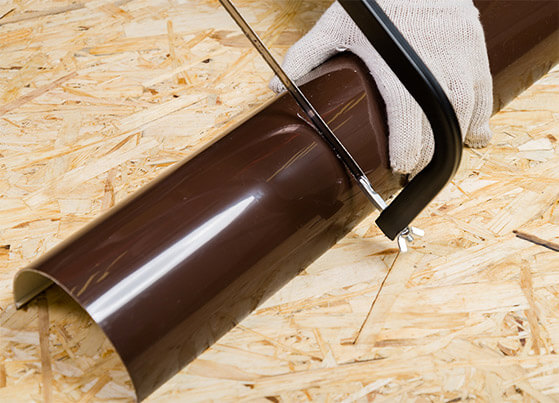

УСТАНОВКА РИНВ, КУТІВ І ЗАГЛУШОК Етап 2.4

9. Якщо воронка розташована на краю карнизу, щоб її закрити необхідно під’єднати відрізок ринви до воронки та закрити ринву заглушкою.Використовуйте ножівку з маленькими зубчиками для розпилу жолобу та потім зачистіть зріз напилком. Кінець жолобу залиште виступаючим за край покрівлі на 50-100 мм.

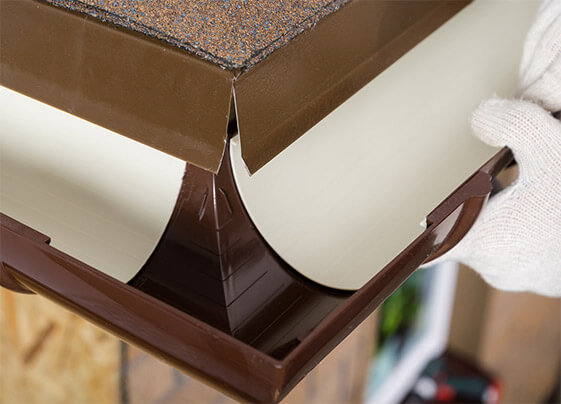

УСТАНОВКА РИНВ, КУТІВ І ЗАГЛУШОК Етап 2.5

10.а Для з'єднання жолобів на кутах покрівлі встановіть відповідний кут.

10. б. Якщо кут повороту покрівлі більше ніж 90°, то використайте кут жолоба 135°.

Етап 3 УСТАНОВКА ВОДОСТІЧНИХ ТРУБ

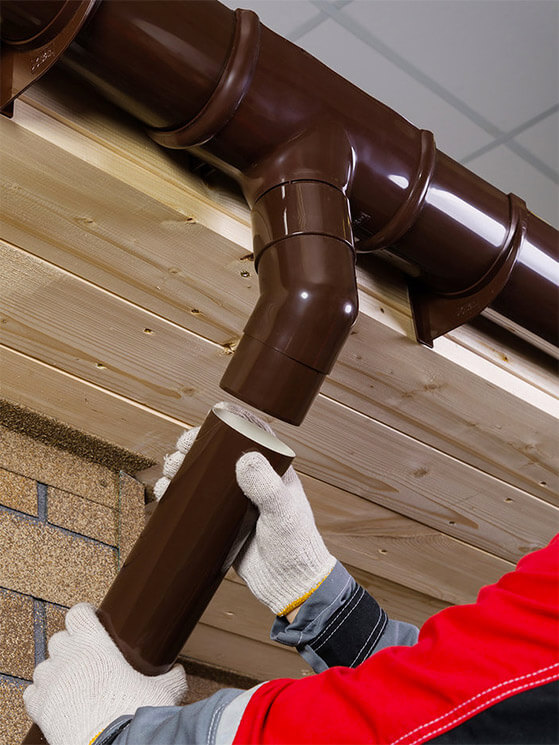

УСТАНОВКА ВОДОСТІЧНИХ ТРУБ Етап 3

11. а. Якщо карниз виступає над стіною, то, щоб з’єднати воронку з водостічною трубою, необхідно застосувати два коліна та відрізок водостічної труби необхідної довжини. Обов’язково встановіть тримач труби на нижнє коліно.

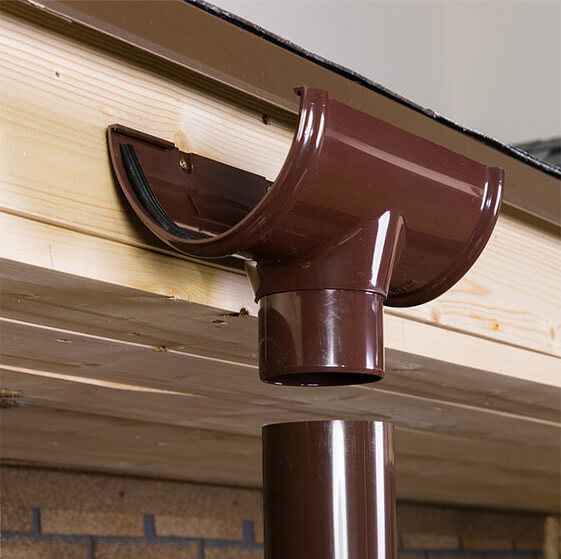

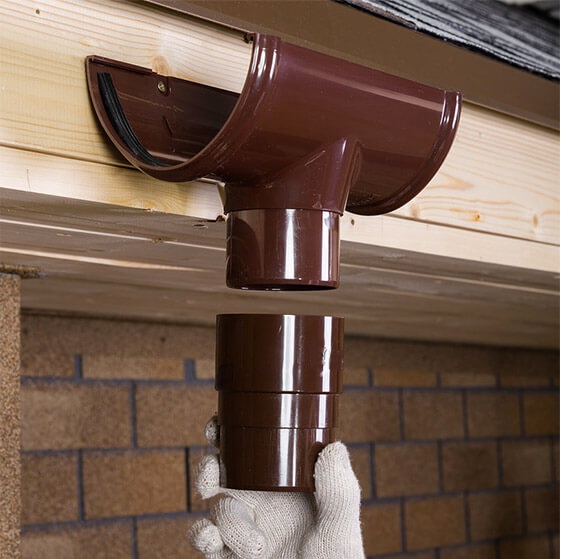

УСТАНОВКА ВОДОСТІЧНИХ ТРУБ Етап 3.1 УСТАНОВКА ВОДОСТІЧНИХ ТРУБ Етап 3.3

11.б. Якщо карниз не виступає, то просто з’єднайте водостічну воронку з трубою. Це можна зробити або за допомогою з’єднувальної муфти, або з'єднати воронку з трубою напряму.

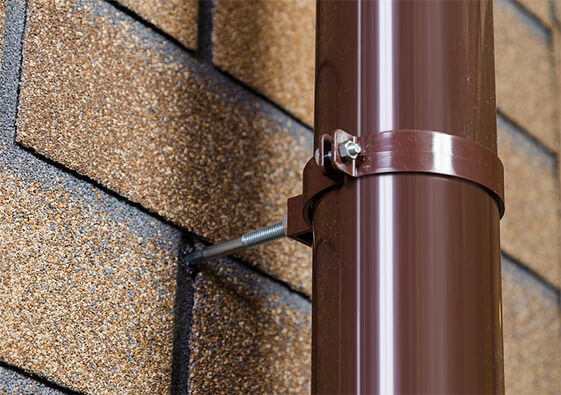

УСТАНОВКА ВОДОСТІЧНИХ ТРУБ Етап 3.2

12. Прикріпіть водостічні труби до будинку використовуючи хомут труби, на відстані не більше 1,5 м один від одного.

Щоб закріпити хомут встановіть дюбель в стіну на глибину мінімум 50 мм. Потім накрутіть хомути на кріплення та не сильно здавлюючи затягніть хомути на трубі.

13.Водостічні труби з’єднуються між собою за допомогою з’єднувальної муфти, яка також кріпиться до стіни за допомогою хомутів. В кінці труби встановіть водостічний злив та також зафіксуйте його хомутом, залишивши мінімальну відстань від зливу до ґрунту - 200 мм.
